近日，老虎机线上娱乐平台 尹海宏教授团队在国际权威学术期刊《Journal of Colloid and Interface Science》上发表题为“K-Mn3O4-NCs@PANI nanochains for high-rate and stable aqueous zinc-ion batteries: A doping and morphology-tailored synthesis strategy（高倍率稳定锌离子电池用K-Mn3O4-NCs@PANI纳米链电极材料的掺杂与形貌调控合成策略）”的研究论文，南通大学为第一署名单位与通讯作者单位。
锌离子电池（Aqueous Zinc-ion Batteries, AZIBs）因其安全性高、资源丰富、成本低廉和环保性好，近年来成为新一代储能体系的重要研究方向。然而，其关键部件——正极材料仍面临导电性差、离子扩散慢和循环稳定性不足等挑战。尹海宏团队提出了一种兼具离子掺杂、纳米链结构设计和导电聚合物包覆的综合策略，成功制备出具有一维链状结构的K+掺杂Mn3O4纳米链（K-Mn3O4-NCs）并包覆聚苯胺（PANI）形成K-Mn3O4-NCs@PANI复合正极材料。

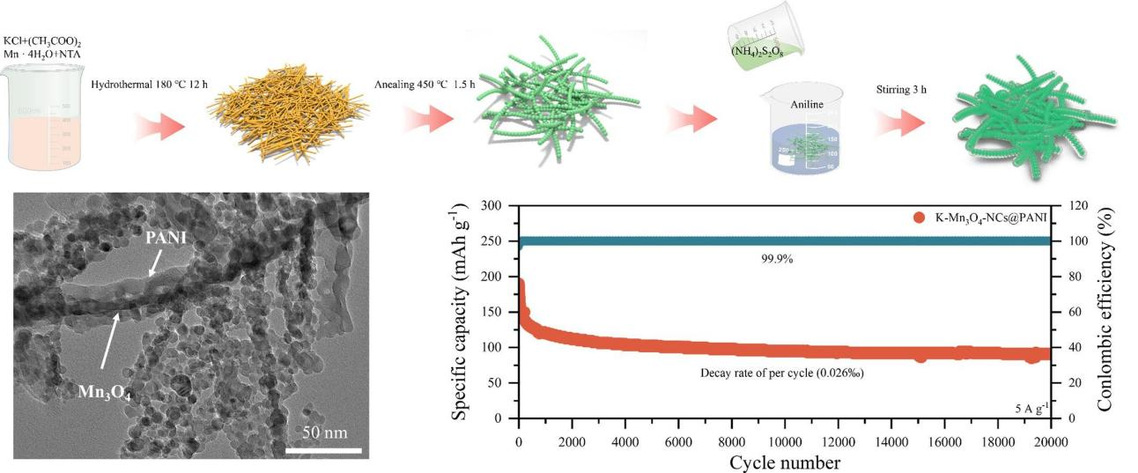

该材料通过NTA螯合剂控制形貌，形成高度有序的1D纳米链状结构，有效提升了电子/离子传输效率；K+掺杂在提高电子导电性的同时诱导了氧空位的产生，为Zn2+扩散提供更多活性位点；同时PANI包覆层不仅构建了连续的导电网络，还有效抑制了Mn2+的溶解并缓解了体积膨胀，从而显著提升了结构稳定性与电化学性能。电化学性能测试表明，该K-Mn3O4-NCs@PANI正极在0.1 Ag-1电流密度下实现了高达510 mAhg-1的比容量，在5 Ag-1的超高倍率下循环20,000次后仍保持90.3 mAhg-1的容量，循环衰减率仅为0.026 ‰/次，展现出优异的倍率性能和超长循环寿命。
《Journal of Colloid and Interface Science》是Elsevier旗下胶体与界面科学领域历史最悠久、影响力最强的旗舰期刊之一，位列中科院一区TOP期刊。
